可控硅(SCR)國際通用名稱為T(mén)hyyistoy，中文簡稱晶閘管。它能在高電壓、大電流條件下工作，具有耐壓高、容量大、體積小等優點，它是大功率開關型半導體器件，廣泛應用在電力、電子線路中。

可控硅分單向可控硅、雙向可控硅。單向可控硅有陽極A、陰極K、控制極G三個引出腳。雙向可控硅有第一陽極A1(T1)，第二陽極A2(T2)、控制極G三個引出腳。

只有當單向可控硅陽極A與陰極K之間加有正向電壓，同時控制極G與陰極間加上所需的正向觸發電壓時，方可被觸發導通。此時A、K間呈低阻導通狀態，陽極A與陰極K間壓降約1V。單向可控硅導通后，控制器G即使失去觸發電壓，只要陽極A和陰極K之間仍保持正向電壓，單向可控硅繼續處于低阻導通狀態。只有把陽極A電壓拆除或陽極A、陰極K間電壓極性發生改變(交流過零)時，單向可控硅才由低阻導通狀態轉換為高阻截止?fàn)顟B(tài)。單向可控硅一旦截止，即使陽極A和陰極K間又重新加上正向電壓，仍需在控制極G和陰極K間有重新加上正向觸發電壓方可導通。單向可控硅的導通與截止?fàn)顟B(tài)相當于開關的閉合與斷開狀態，用它可制成無觸點開關。

雙向可控硅第一陽極A1與第二陽極A2間，無論所加電壓極性是正向還是反向，只要控制極G和第一陽極A1間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時A1、A2間壓降也約為1V。雙向可控硅一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。只有當?shù)谝魂?yáng)極A1、第二陽極A2電流減小，小于維持電流或A1、A2間當電壓極性改變且沒有觸發電壓時，雙向可控硅才截?cái)?，此時只有重新加觸發電壓方可導通。

單向可控硅的檢測

萬用表選電阻R*1Ω擋，用紅、黑兩表筆分別測任意兩引腳間正反向電阻直至找出讀數為數十歐姆的一對引腳，此時黑表筆的引腳為控制極G，紅表筆的引腳為陰極K，另一空腳為陽極A。此時將黑表筆接已判斷了的陽極A，紅表筆仍接陰極K。此時萬用表指針應不動。用短線瞬間短接陽極A和控制極G，此時萬用表電阻擋指針應向右偏轉，阻值讀數為10歐姆左右。如陽極A接黑表筆，陰極K接紅表筆時，萬用表指針發生偏轉，說明該單向可控硅已擊穿損壞。

雙向可控硅的檢測

用萬用表電阻R*1Ω擋，用紅、黑兩表筆分別測任意兩引腳間正反向電阻，結果其中兩組讀數為無窮大。若一組為數十歐姆時，該組紅、黑表所接的兩引腳為第一陽極A1和控制極G，另一空腳即為第二陽極A2。確定A1、G極后，再仔細測量A1、G極間正、反向電阻，讀數相對較小的那次測量的黑表筆所接的引腳為第一陽極A1，紅表筆所接引腳為控制極G。將黑表筆接已確定的第二陽極A2，紅表筆接第一陽極A1，此時萬用表指針不應發生偏轉，阻值為無窮大。再用短接線將A2、G極瞬間短接，給G極加上正向觸發電壓，A2、A1間阻值約10歐姆左右。隨后斷開A2、G間短接線，萬用表讀數應保持10歐姆左右?；Q紅、黑表筆接線，紅表筆接第二陽極A2，黑表筆接第一陽極A1。同樣萬用表指針應不發生偏轉，阻值為無窮大。用短接線將A2、G極間再次瞬間短接，給G極加上負的觸發電壓，A1、A2間的阻值也是10歐姆左右。隨后斷開A2、G極間短接線，萬用表讀數應不變，保持在10歐姆左右。符合以上規律，說明被測雙向可控硅未損壞且三個引腳極性判斷正確。 檢測較大功率可控硅時，需要在萬用表黑筆中串接一節1.5V干電池，以提高觸發電壓。 晶閘管(可控硅)的管腳判別晶閘管管腳的判別可用下述方法： 先用萬用表R*1K擋測量三腳之間的阻值，阻值小的兩腳分別為控制極和陰極，所剩的一腳為陽極。再將萬用表置于R*10K擋，用手指捏住陽極和另一腳，且不讓兩腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為陰極，不擺動則為控制極。

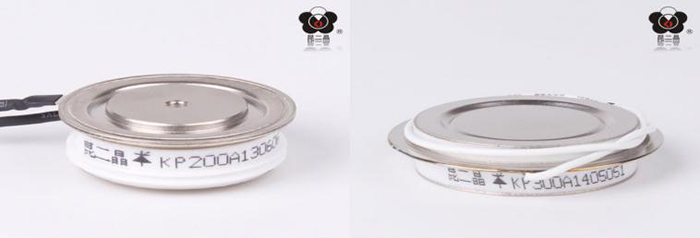

浙江昆二晶整流器有限公司，自成立以來一直致力于研發銷售電子元器件。其可控硅廣泛應用于電機軟啟動、電焊機、變頻器等各種整流設備。如果您對我們的可控硅感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服進行咨詢，或者直接撥打全國統一服務熱線0577-62627555，我們期待您的來電!
