固態繼電器你選對了嗎?

來源:昆二晶發布日期:2017-12-23關注:-

 眾所周知固態繼電器SSR是一種無觸點通斷電子開關,四端為有源器件。其中兩個端子為輸入控制端,另外兩端為輸出受控端,中間采用光電隔離,作為輸入輸出之間電氣隔離(浮空)。在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載。整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能。
        由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、壽命長,對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,亦有逐步取代傳統電磁繼電器之勢。

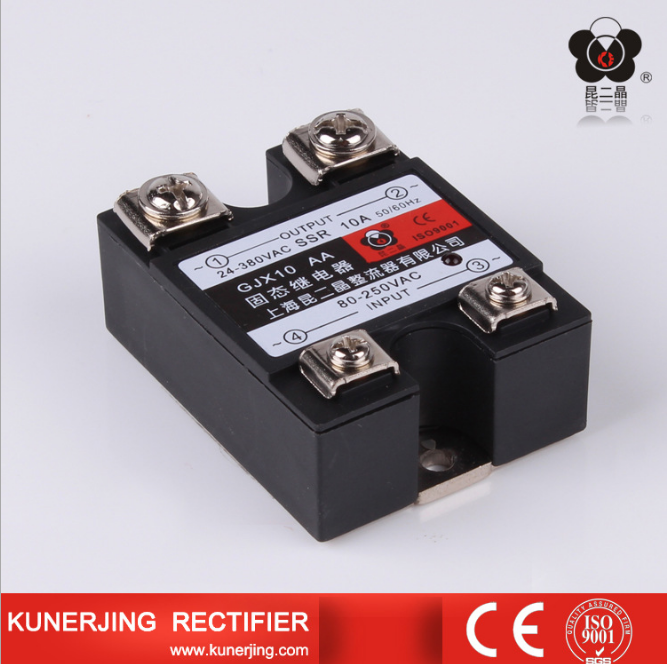

                                                                                                            固態繼電器
        那我們應該如何合理選擇固態繼電器的型號和規格呢?
1. 在選用小電流規格印刷電路板使用的固態繼電器時,因引線端子為高導熱材料制成,焊接時應在溫度小于250℃、時間小于10S的條件下進行,如考慮周圍溫度的原因,必要時可考慮降額使用,一般將負載電流控制在額定值的 1/2以內使用。

2. 各種負載浪涌特性對固態繼電器SSR的選擇 被控負載在接通瞬間會產生很大的浪涌電流,由于熱量來不及散發,很可能使SSR內部可控硅損壞,所以用戶在選用繼電器時應對被控負載的浪涌特性進行分析,然后再選擇繼電器。使繼電器在保證穩態工作前提下能夠承受這個浪涌電流。在低電壓要求信號失真小可選用采用場效應管作輸出器件的直流固態繼器;如對交流阻性負載和多數感性負載,可選用過零型繼電器,這樣可延長負載和繼電器壽命,也可減小自身的射頻干擾。如作為相位輸出控制時,應選用隨機型固態繼電器。

3. 使用環境中溫度的影響對固態繼電器的負載能力、受環境溫度和自身溫升的影響較大,在安裝使用過程中,應保證其有良好的散熱條件,額定工作電流在10A以上的產品應配散熱器,100A以上的產品應配散熱器加風扇強冷 。在安裝時應注意繼電器底部與散熱器的良好接觸 ,并考慮涂適量導熱硅脂以達到最佳散熱效果。 如繼電器長期工作在高溫狀態下(40℃~80℃)時,用戶可根據廠家提供的最大輸出電流 與環境溫度曲線數據,考慮降額使用來保證正常工作。

4. 過流、過壓保護措施 在繼電器使用時,因過流和負載短路會造成SSR固態繼電器內部輸出可控硅永久損壞 ,可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型(選擇繼電器應選擇產品輸出保護,內置壓敏電阻吸收回路和RC緩沖器,可吸收浪涌電壓和提高 dv/dt耐量);也可在繼電器輸出端并接 RC吸收回路和壓敏電阻(MOV)來實現輸出保護。選用原則是220V選用 500V-600V壓敏電阻,380V時可選用800V-900V壓敏電阻。
5. 繼電器輸入回路信號 在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時,可考慮在輸入端串 接分壓電阻或在輸入端口并接分流電阻,以使輸入信號不超過其額定參數值。

6 在具體使用時,控制信號和負載電源要求穩定,波動不應大于10%,否則應采取穩壓 措施。

7. 在安裝使用時應遠離電磁干擾,射頻干擾源,以防繼電器誤動失控。

8. 固態繼電器開路且負載端有電壓時,輸出端會有一定的漏電流,在使用或設計時應注意。


9. 固態繼電器失效更換時,應盡量選用原型號或技術參數完全相同的產品,以便與原應用線路匹配,保證系統的可靠工作。

        浙江昆二晶整流器有限公司是固態繼電器生產廠家,精工制造,采用優質芯片,具備超強抗干擾功能,擁有千萬次壽命,如果您對我們的固態繼電器感興趣或者想了解更多詳細信息,歡迎點擊我們的在線客服進行咨詢,或者直接撥打全國統一服務熱線:0577-62627555,我們期待您的來電!
