普通整流管在工作過(guò)程中,它的陽(yáng)極a和陰極k與電源和負(fù)載連接,組成普通晶閘管的主電路,普通晶閘管的門極g和陰極k與控制普通晶閘管的裝置連接,組成普通晶閘管的控制電路。

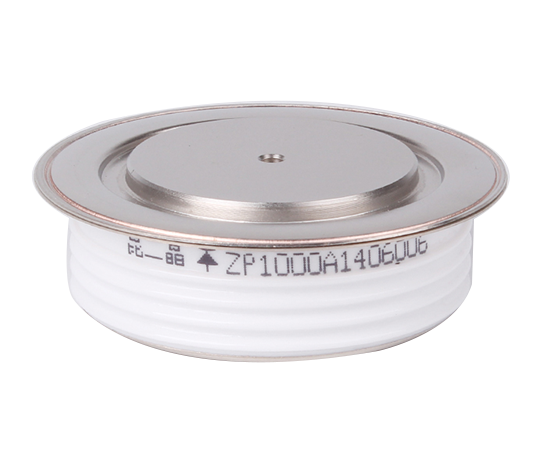

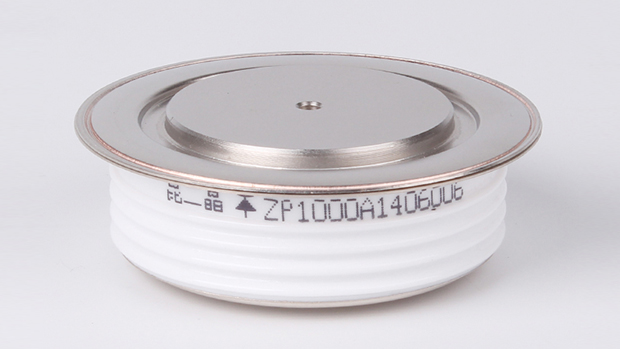

特點(diǎn)● 平板型陶瓷管封裝
● 雙面冷卻
Type | VRRM | IF(AV) THS 55℃ | IRRM | VFM/IFM 25℃ | VFM/IFM 25℃ | Tjm | M² | Outline |
V | A | mA | V/A | ℃/W | ℃ | KN | ||
ZP200A凸16 |
100-5000 | 200 | 16 | 1.8/600 | 0.09 | 150 | 3.3-5.5 | A-2,8,12,15 |
ZP300A凸16 |
100-5000 | 300 | 30 | 1.8/900 | 0.065 | 150 | 5.3-10 | A-3,9,16 |
ZP500A凸16 |
100-5000 | 500 | 40 | 1.8/1500 | 0.04 | 150 | 10月20日 | A-4,10,13,17,18 |
ZP800A凸16 |
100-5000 | 800 | 80 | 2.2/2400 | 0.022 | 150 | 19-26 | A-5,19 |
ZP1000A凸16 |
100-5000 | 1000 | 80 | 2.0/3000 | 0.022 | 150 | 19-26 | A-6,11,14,20 |
ZP1200A凸16 |
100-5000 | 1200 | 120 | 2.2/3000 | 0.02 | 150 | 21-30 | A-20,21 |
ZP1500A凸16 |
100-5000 | 1500 | 120 | 2.0/3000 | 0.02 | 150 | 21-30 | A-20,21 |
ZP2000A凸16 |
100-5000 | 2000 | 160 | 2.2/4000 | 0.016 | 150 | 30-40 | A-22,23,24,25 |
ZP3000A凸16 |
100-5000 | 3000 | 160 | 2.0/5000 | 0.016 | 150 | 30-40 | A-22,23,24,25 |
ZP4000A凸16 |
100-5000 | 4000 | 200 | 2.0/5000 | 0.009 | 150 | 70-95 | A-22,23,24,25 |
ZP5000A凸16 |
100-5000 | 5000 | 50 | 1.25/5000 | 0.0135 | 170 | 19-26 | A-22,23,24,25 |
