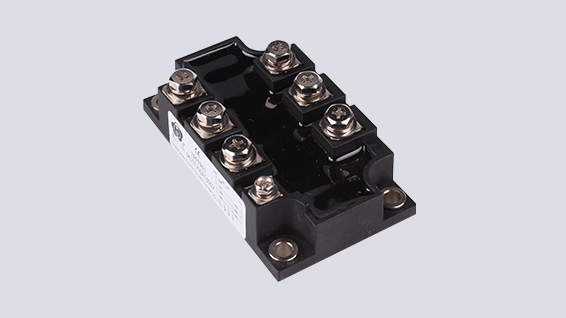

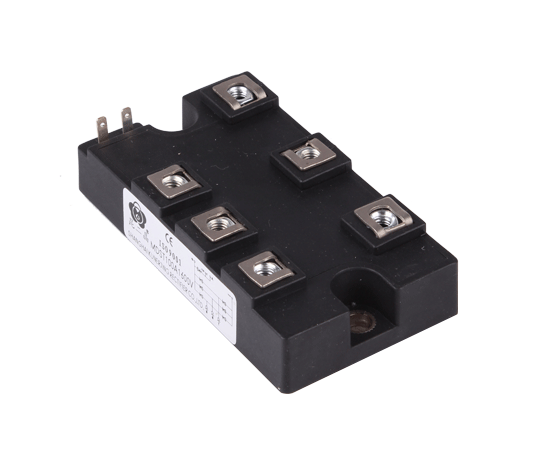

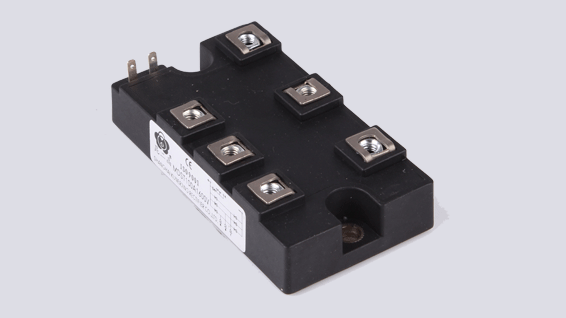

整流模塊是能夠通過二極管的單向?qū)ǖ奶匦詫㈦娖皆诹泓c(diǎn)上下浮動的交流電轉換為單向的直流電(交流變直流)。
特點● 芯片與底板電氣絕緣,2500V交流電壓
● 國際標準封裝
● 焊接結構,優良的溫度特性和功率循環能力
● 最高工作結溫達150℃,正向壓降小
Type | Id@Tc | IF(AV) | VRRM | IRRM | IGT | VGT | dv/dt | di/dt | VTM/ITM | Tjm | Viso | ||
A | ℃ | A | V | mA | mA | V | V/μS | A/μS | V | A | ℃ | V(AC) | |
MDST75A16 | 75 | 100 | 20 | 600-2000 | 8 | 100 | 0.8-1.5 | 800 | 100 | 1.45 | 60 | 125 | 2500 |
MDST100A16 |
100 | 100 | 35 | 600-2000 | 10 | 150 | 0.8-1.5 | 800 | 100 | 1.45 | 100 | 125 | 2500 |
MDST150A16 |
150 | 100 | 50 | 600-2000 | 10 | 180 | 0.8-1.5 | 800 | 100 | 1.5 | 150 | 125 | 2500 |
MDST200A16 |
200 | 100 | 68 | 600-2000 | 10 | 180 | 0.8-1.5 | 800 | 100 | 1.5 | 200 | 125 | 2500 |
