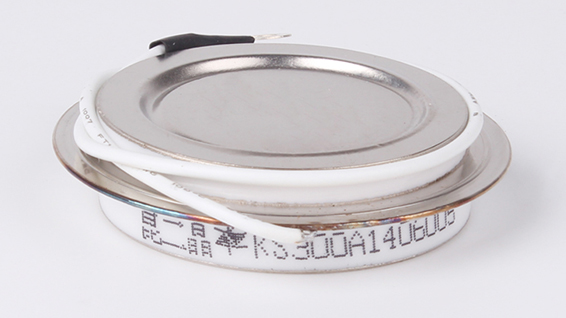

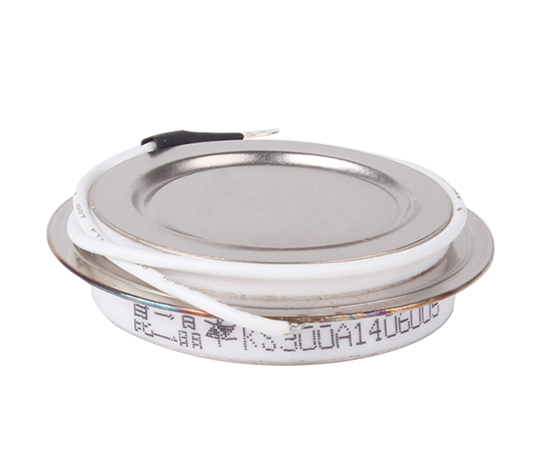

型號KS系列
產品參數100-1000A/600-2000V
雙向晶閘管在工作過程中,它的陽極a和陰極k與電源和負載連接,組成普通晶閘管的主電路,普通晶閘管的門極g和陰極k與控制普通晶閘管的裝置連接,組成普通晶閘管的控制電路。
特點● 分布式放大門極結構
● 開關損耗低,優良的動態特性——優良的高頻性能,適用頻率2.5KHz-10KHz
● 平板型陶瓷管封裝,雙面冷卻
?型號 Type |
VDRM VRRM |
IT(RMS) THS 55℃ |
ITSM 10ms |
dv/dt | di/dt |
IDRM? IRRM |
IGT | VGT | IH | VTM/ITM | RTH(j-hs) | Tjm | 安裝力 |
外形 OuUine? |
25℃ | ||||||||||||||
V | A | KA | V/μS | A/μS | mA | mA | V | mA | V/A | ℃/w | ℃ | KN | (Fig) | |
KS200A凹16 |
100-2000 | 200 | 1.7 | 50 | 50 | 20 | 20-200 | 0.8-2.5 | 20-200 | 2.4/300 | 0.12 | 125 | 3.3-5.5 | 2,7,8 |
KS300A凹16 |
100-2000 | 300 | 2.5 | 50 | 50 | 30 | 20-200 | 0.8-2.5 | 20-200 | 2.4/500 | 0.065 | 125 | 5.3-10 | 3,7,8,9,12,13 |
KS500A凹16 |
100-2000 | 500 | 4 | 50 | 50 | 40 | 20-300 | 0.8-3.0 | 20-300 | 2.4/700 | 0.04 | 125 | 10/20 | 4,9,13,14 |
KS600A凹16 |
100-2000 | 600 | 4.2 | 50 | 50 | 40 | 20-300 | 0.8-3.0 | 20-300 | 2.4/900 | 0.035 | 125 | 10/20 | 4,9,13,14 |
KS800A凹16 |
100-2000 | 800 | 6.8 | 50 | 50 | 50 | 20-350 | 0.8-3.5 | 20-400 | 2.4/1200 | 0.035 | 125 | 15-20 | 5,9,10,14,15 |
KS1000A凹16 |
100-2000 | 1000 | 6.8 | 50 | 50 | 50 | 20-350 | 0.8-3.5 | 20-400 | 2.4/1200 | 0.035 | 125 | 15-20 | 5,10,14,15 |
