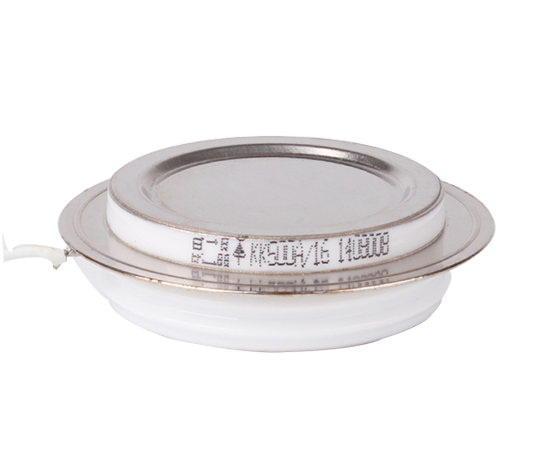

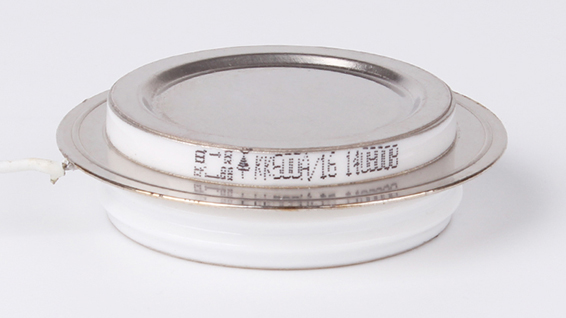

快速晶閘管在工作過程中,它的陽極a和陰極k與電源和負載連接,組成普通晶閘管的主電路,普通晶閘管的門極g和陰極k與控制普通晶閘管的裝置連接,組成普通晶閘管的控制電路。
特點● 全擴散工藝,平板型陶瓷管封裝
● 分布式放大門極結構
● 優良的動態特性
● 低開關損耗,雙面冷卻
● 快速開關性能
型號 Type |
VDRM VRRM |
IT(av) THS 55℃ |
tq100℃ | dv/dt | di/dt | IDRM IRRM | IGT | VGT | IH | VTM/ITM | RTH(j-hs) | Tjm | 安裝力 |
外形 OuUine |
25℃ | ||||||||||||||
V | A | μS | V/μS | A/μS | mA | mA | V | mA | V/A | ℃/w | ℃ | KN | (Fig) | |
KK200A凹16 |
600-2500 | 200 | 16-35 | 500 | 200 | 30 | 40-250 | 0.9-2.5 | 20-400 | 2.9/600 | 0.065 | 115 | 5.3-10 | 2,7,8 |
KK300A凹16 |
600-2500 | 300 | 16-35 | 500 | 200 | 30 | 40-250 | 0.9-2.5 | 20-400 | 2.8/900 | 0.055 | 115 | 5.3-10 | 3,7,8,9,12,13 |
KK500A凹16 |
600-2500 | 500 | 16-35 | 500 | 300 | 50 | 40-250 | 0.9-2.5 | 20-400 | 3.15/1500 | 0.035 | 115 | 15-20 | 4,9,13,14 |
KK800A凹16 |
600-2500 | 800 | 16-35 | 500 | 300 | 40 | 40-300 | 0.9-3.0 | 20-500 | 3.15/2400 | 0.03 | 115 | 18-25 | 5,10,14,15 |
