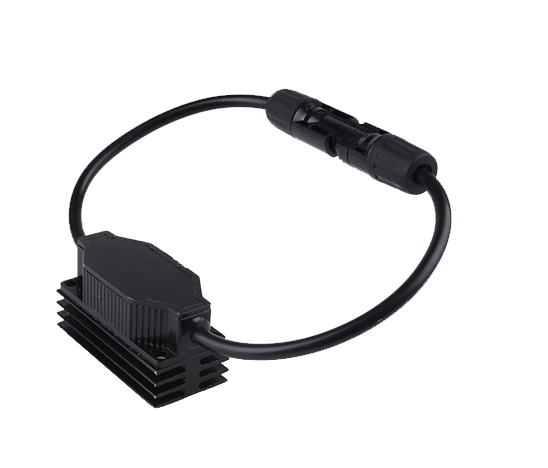

戶外型防反二極管

戶外型防反二極管

型號MD/MDK

產品參數55A/600V-2000V

訂購熱線：0577-62627555

產品優勢/ PRODUCTS

MD/MDK防反（防逆流）二極管

防反（防逆流）二極管是絕緣型（即模塊接線柱對銅底板之間的絕緣耐壓大于3.1KV有效值），因此可以把多個模板安裝在同一散熱器上，或裝置在接地外殼上。

特點

● 芯片與底板電氣絕緣，2500V交流電壓

● 全壓接結構，優良的溫度特性和功率循環能力

● 體積小，重量輕

● 最高工作結溫達150℃，正向壓降小

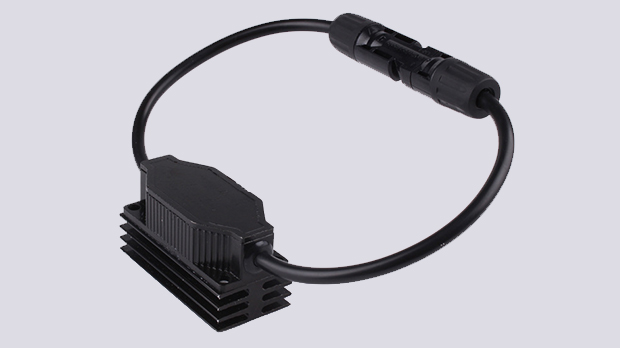

戶外型防反二極管MD/MDK

規格參數/ Specifications

型號
Type 		IT(AV) VRRM VTM @IFM IRRM lF(RMS) IFSM Rjc Tjm Viso 外形
Outline
A V V A mA A Axl00 ℃／W ℃ V(AC)
MD/MDK25A 25 1600-2500 0.9 80 8 41 0.65 1.3 1.3 2500 4
MD/MDK55A 55 1600-3000 0.9 170 8 86 1.3 0.7 0.7 2500 4
MD/MDK90A 90 1600-3000 0.9 270 8 141 2.3 0.47 0.47 2500 4
MD/MDKllOA 110 1600-3000 0.9 330 8 173 2.6 0.35 0.35 2500 4

典型電路電聯結型式/ Circuit Configuations

典型電路電聯結型式

主要技術參數/ Main technail specifications

符號 Symbol 參數?Parameters 測試條件Test conditions 結溫 參數值Parametervalues 單位Company
Tj(℃) 最小Lea 典型Typ 最大Max
IF(AV) 正向平均電流 180°正弦半波，50Hz，單面散熱，TC=100℃ 150 55 A
IF(MS) 方均根電流 150 86 A
VM 反向重復峰值電壓 VMtp=10ms，V?SM=VM200V 150 600 1800 V
IM 反向重復峰值電流 VM=VM 150 8 MA
IFSM 正向不重復浪涌電流 10ms?底寬，正弦半波，V=0.6Vm



IFM=170A
150


25

 1.3 A
I2t 浪涌電流平方時間積 8.6 A2S103
VF 門檻電壓 0.8 V
RF 斜率電阻 3.47 MΩ
VFM 正向峰值電壓 1.45 v
th(jc) 熱阻抗（結至散熱器） 180°正弦半波，單面散熱 0.7 ℃/w
th(ch) 熱阻抗（結至散熱器） 180°正弦半波，單面散熱 0.2 ℃/w
Viso 絕緣電壓 50Hz,.M.S,T=1MIN,Iiso1MA(MAX) 2500 2500 v
Vm
Tstg
 安裝扭矩（M5） 4 m
安裝扭矩（M6） 6 m
貯存溫度 40 125 ℃
Wt 質量 外形為101F 115 g
Size 包裝盒尺寸 210X113X42(10只裝) mm
