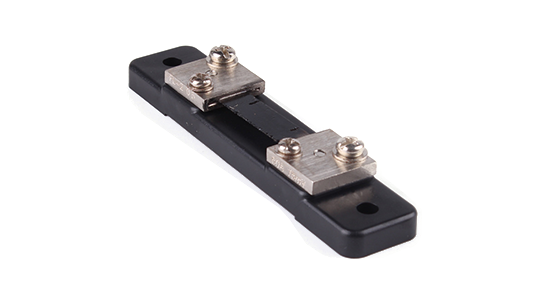

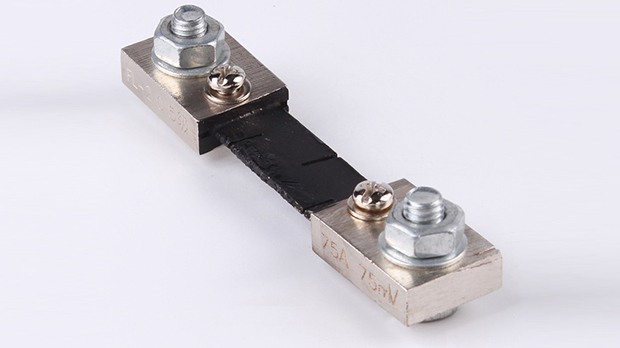

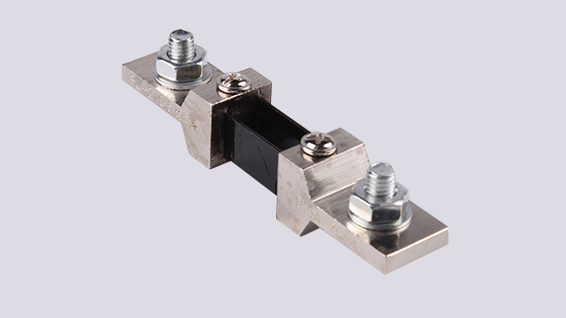

型號FL-2型直流分流器
產品參數5-15000A/15,30,50,75,100,300MV定做
昆二晶外附式直流分流器FL-2通過電阻時在電阻兩端產生電壓的原理制成。
特點是一個阻值很小的電阻,當有直流電流通過時,產生壓降,供直流電流表顯示。
準確度等級:2~4000A;0.5級:5000~30000A;1級
環境條件:-40~+60℃,相對溫度≤95%(35℃)
超載性能:額定電流120%,2小時
電壓降:50mV60mV70mV100mV
負載下發熱:溫升變化趨于穩定后,額定電流50A以下不超過80℃;額定電流50A以上不超過120℃
FL-2型直流分流器 | ||||||||||||||||||||
25mv | 50mv | 60mv | 75mv | 100mv | ||||||||||||||||
A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | |
10-50A | 120 | 100 | 22 | |||||||||||||||||
75-100A | 105 | 75 | 25 | 23 | 112 | 80 | 35 | 23 | 117 | 85 | 40 | 23 | 109 | 85 | 23 | 129 | 105 | 23 | ||
150-200A | 22 | 22 | 22 | 117 | 85 | 40 | 22 | 137 | 105 | 60 | 22 | |||||||||
250-300A | 26 | 26 | 26 | 127 | 100 | 49 | 26 | 147 | 120 | 69 | 26 | |||||||||
400A | 36 | 36 | 36 | 36 | 36 | |||||||||||||||
500A | 46 | 46 | 46 | 46 | 46 | |||||||||||||||
600A | 55 | 55 | 55 | 55 | 55 | |||||||||||||||
750A | 76 | 76 | 76 | 76 | 76 | |||||||||||||||
1000A | 96 | 96 | 96 | 96 | 96 |

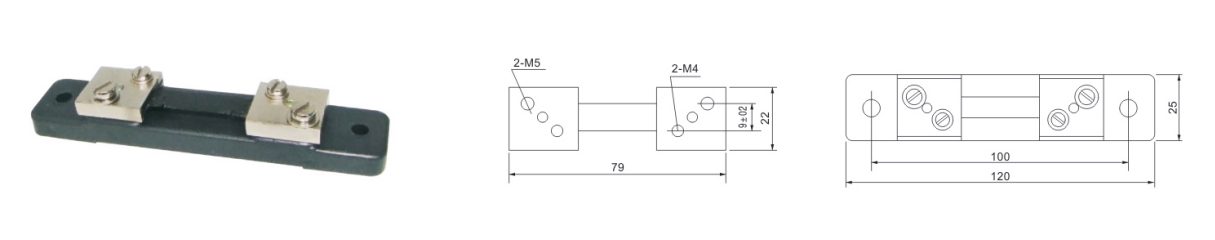

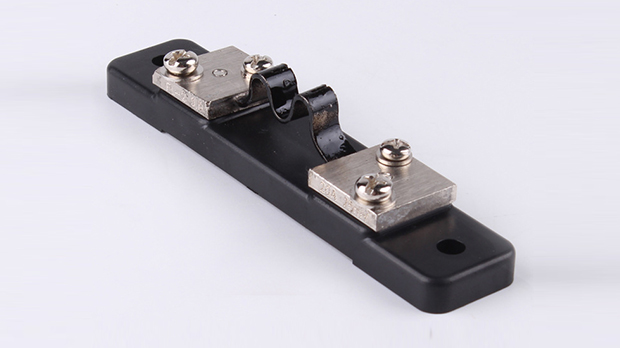

FL-2A級10-50A安裝尺寸:

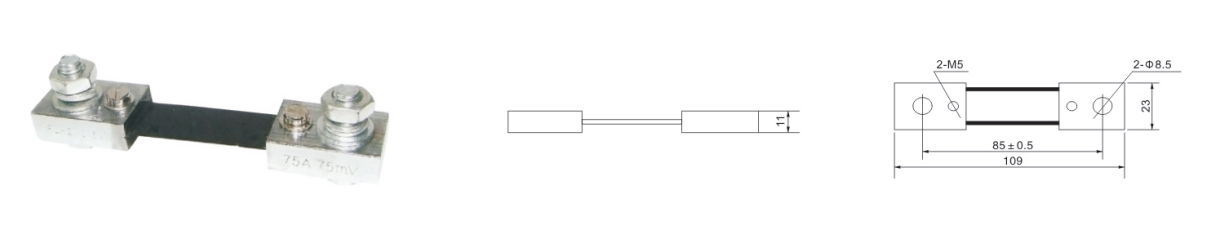

FL-2A級75-100A安裝尺寸:
FL-2A級150-200A安裝尺寸:
FL-2A級300A安裝尺寸:
FL-2A級500A安裝尺寸:
FL-2A級600A安裝尺寸:
FL-2A級750A安裝尺寸:
FL-2A級1000A安裝尺寸:
FL-2A級1500A安裝尺寸:
FL-2A級3000A安裝尺寸:
FL-2A級5000A安裝尺寸:
FL-2A級6000A安裝尺寸:
FL-2A級10000A安裝尺寸:
FL-2A級15000A安裝尺寸:
