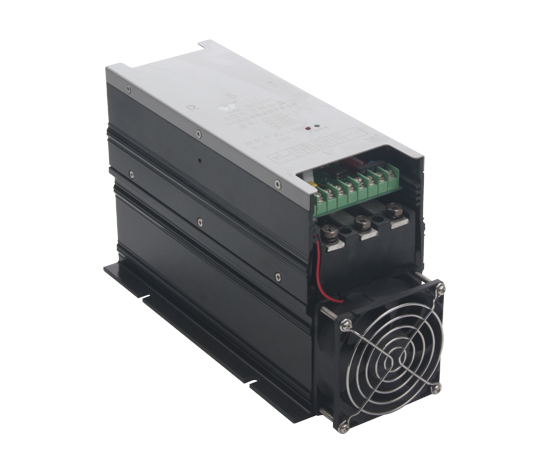

型號DTY單相智能固態可控硅調壓器模塊

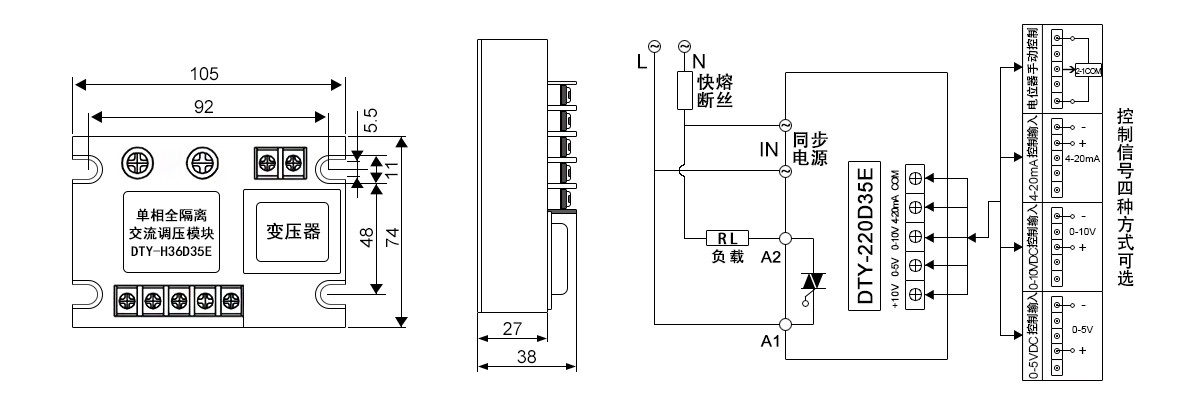

輸入方式0-5VDC、0-10VDC、4-20MA、2-10K電位器
產品電流10A、25A、40A、80A、100A、150A、200A、400A
DTY單相智能固態調壓模塊用于三相負載,單向可控硅輸出。采用兩個可控硅混合動力技術,實現0-380伏無級調壓,提供高效熱量管理,并提高循環使用壽命。
特點● 過零觸發技術,干擾小,應用廣
● 電壓負載,體積小、速度快、壽命長
● 芯片與底板絕緣
● 控制輸入LED指示燈
● 輸出端采用可控硅,穩壓穩流
產品型號 | 適用220V功率負載 | 適用380V功率負載 | 配套散熱器尺寸 | 是否需要風冷 | ||
阻性負載 | 感性負載 | 阻性負載 | 感性負載 | |||
DTY-38P10E | 1.1KW | 0.7KW | 2KW | 1.1KW | 無需散熱器 | 否 |
DTY-38P25E | 3KW | 1.7KW | 5KW | 3KW | 100*80*110 | 否 |
DTY-38P40E | 3.7KW | 2.2KW | 6.5KW | 3.8KW | 100*80*110 | 否 |
DTY-38P60E | 5.2KW | 3KW | 9KW | 5.3KW | 100*80*110 | 否 |
DTY-38P80E | 6.6KW | 4KW | 11.5KW | 6.8KW | 100*80*110 | 否 |
DTY-38P100E | 8.8KW | 5.3KW | 15KW | 9.2KW | 100*80*150 | 8025風機 |
DTY-38P120E | 11KW | 6.6KW | 19KW | 11.4KW | 100*80*150 | 8025風機 |
DTY-38P150E | 15KW | 8.8KW | 25KW | 15.2KW | 100*96*150 | 8025風機 |
DTY-38P200E | 22KW | 13.2KW | 38KW | 22.8KW | 125*135*110 | 12035風機 |
DTY-38P400E | 40KW | 20KW | 80KW | 35KW | 125*135*110 | 12035風機 |
以上數據以常見的220V或380V負載為例。若為其它電壓,需另行計算選型。 1、選型方法:先計算滿電壓時的負載電流,再根據負載類型乘以余量系數。阻性負載系數3倍;感性負載系數為5倍。 例:380V 9KW的阻性負載。 9KW/380V*3=71 選擇90A規格 2、阻性負載是指:白熾燈、電阻絲、烤箱、加熱棒 感性負載是指:變壓器、線圈、風機電機、水泵電機 3、不能使用的負載:家用電器(如電視機、電腦)、帶開關電源的電器、不能空載 |
