雙向可控硅使用的十大準則：

    準則1：為了導通閘流管（或雙向可控硅），必須有門極電流≧IGT，直至負載電流達到≧IL。這條件必須滿足，并按可能遇到的最低溫度考慮。
    準則2：要斷開（切換）閘流管（或雙向可控硅），負載電流必須間，使能回復至截止?fàn)顟B(tài)。在可能的最高運行溫度下必須滿足上述條件。
    準則3：設計雙向可控硅觸發電路時，只要有可能，就要避開3+象限（WT2-，+）。
    準則4：為減少雜波吸收，門極連線長度降至最低。返回線直接連至MT1（或陰極）。若用硬線，用螺旋雙線或屏蔽線。門極和MT1間加電阻1kΩ或更小。高頻旁路電容和門極間串接電阻。另一解決辦法，選用H系列低靈敏度雙向可控硅。
    規則5：若dVD/dt或dVCOM/dt可能引起問題，在MT1和MT2間加入RC緩沖電路。若高dICOM/dt可能引起問題，加入一幾mH的電感和負載串聯。另一種解決辦法，采用Hi-Com雙向可控硅。
    準則6：假如雙向可控硅的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出，采用下列措施之一：負載上串聯電感量為幾μH的不飽和電感，以限制dIT/dt；用MOV跨接于電源，并在電源側增加濾波電路。
    準則7：選用好的門極觸發電路，避開3+象限工況，可以最大限度提高雙向可控硅的dIT/dt承受能力。
    準則8：若雙向可控硅的dIT/dt有可能被超出，負載上最好串聯一個幾μH的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法：對電阻性負載采用零電壓導通。
    準則9：器件固定到散熱器時，避免讓雙向可控硅受到應力。固定，然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。
    準則10：為了長期可靠工作，應保證Rthj-a足夠低，維持Tj不高于Tjmax，其值相應于可能的最高環境溫度。

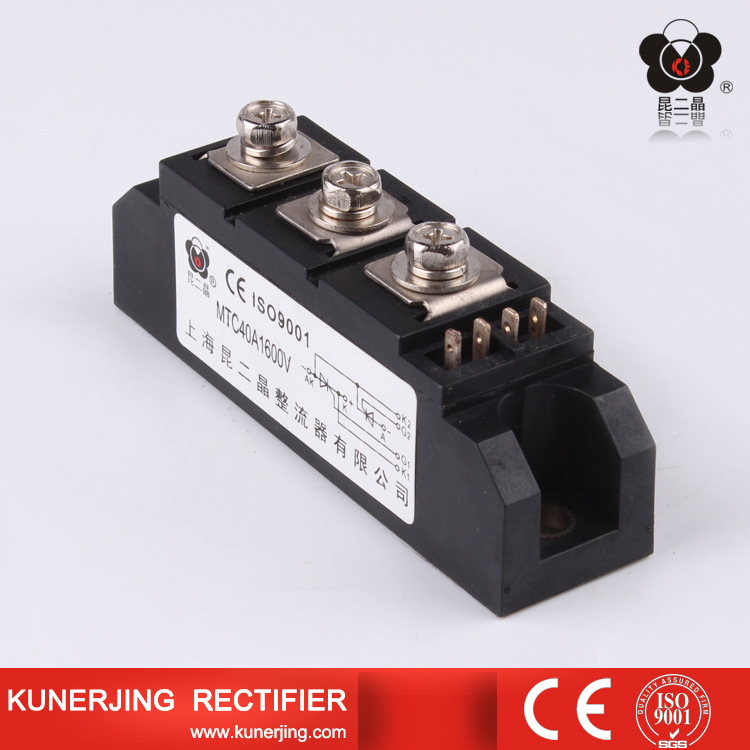

    浙江昆二晶整流器有限公司生產可控硅、雙向可控硅、可控硅模塊、可控硅散熱器組建等，咨詢電話：0577-62627555，我們等著您！
