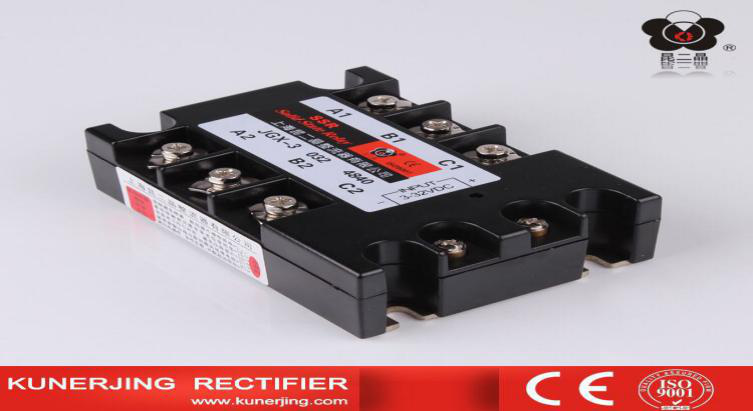

在電子元器件中，固態繼電器是常見的電子元器件之一。固態繼電器簡稱SSR。它是一種由電子元件組成的新型無觸點開關，具有工作可靠、開關速度快、壽命長等特點，在控制電路中替代常規繼電器。那么該怎么測量固態繼電器的好壞呢?接下來就由昆二晶來介紹如何測量固態繼電器的好壞。

一、識別輸入、輸出引腳兼測好壞

在交流固態繼電器的殼體上，輸入端一般標有“+”、“-”及“INPUT”字樣，而輸出端則不分正、負，但有的器件標有“LOAD”字樣。而對于直流固態繼電器，一般在輸入和輸出端均標有“+”、“-”，有的器件還標有“IN”(輸入)、“OUT”(輸出)字樣，以示區別。

用數字萬用表判別輸入、輸入端時，可使用二極管檔，分別對四個引腳進行正反向測試，其中必定能測出一對引腳間的電壓值符合正向?qū)?、反向截止的?guī)律，即正向測量時顯示“1.3~1.6V”，反向測試時顯示溢出符號“1”。據此便可判定這兩個引腳為輸入端，而在正向測量時，顯示“1.3~1.6V”的一次測量，紅表筆所接的是正極，黑表筆所接的則為負極。對于直流固態繼電器，找到輸入端后，一般與其橫向兩兩相對的便是輸出端的正極和負極。需要指出的是，有些直流固態繼電器的輸出端帶有保護二極管，保護管的正極接固態二極管的負極，保護管的負極則是與固態繼電器的正極相接，測試時要注意正確區分。

檢測舉例:被測器件為一只JGTIFA型直流固態繼電器。它的輸出端并接有保護二極管。為敘述方便，將該器件的四個引腳分別標上①、②、③、④。測試時，先區分輸入端的兩個引腳。使用DT890A型數字萬用表二極管檔，對①、②、③、④進行正、反向測量。

由測試數據可知，當紅表筆接①腳，黑表筆接②腳時，儀表顯示值為1381(1.381V)，交換表筆測量時，儀表顯示溢出符號為“1”;當紅表筆接④腳，黑表筆接③時，儀表顯示值為543(0.543V)，交換表筆測量時，儀表顯示溢出符號“1”;在其余的幾種測試狀態，儀表均顯示溢出符號“1”。由此不難得出結論:①、②腳為被測器件的直流輸入端，①腳為正極，②腳為負極，“1.381V”是固態繼電器內部發光二極管的正向壓降;③、④腳為直流輸出端，③腳為正極，④腳為負極，“0.543V”是固態繼電器輸出端所并聯的保護二極管的正向壓降。注意，對于輸出端未有保護二極管的固態繼電器，無論怎樣交換表筆測量其③、④腳，儀表均顯示溢出符號“1”。

使用不同型號的數字萬用表測量固態繼電器內部發光二極管時，有的儀表顯示值有時只是瞬間閃出讀數，接著便顯示溢出符號“1”，遇到此情況，可反復交換表筆多測幾次，直到得出測試結論。

二、檢測帶載能力

(1) 使用DT899A型數字萬用表的二極管檔，先對①、②腳進行正、反向測量，儀表均顯示溢出符號“1”;再對③、④腳進行正、反向測量，當紅表筆接③腳，黑表筆接④腳時，儀表顯示1524(1.524V)，調換表筆測量時，儀表顯示溢出符號“1”，由此說明③、④腳為輸入端，③腳為正極，④腳為負極。而①、②腳則是被測器件的交流輸出端。

(2)使用一臺DC5V穩壓電源，將DT890A型數字萬用表?yè)苤?kΩ電阻檔測量輸出端的通、斷電阻。將S1閉合加電后，測得電阻值為1.343kΩ，表明內部雙向晶閘管導通，此時能接通負載。將S1斷開時，儀表顯示溢出符號“1”(電阻值為無窮大)，說明被測器件關斷，此時可切斷負載。

注意，根據被測固態繼電器型號的不同，所測得的輸出端的通態電阻值也有所不同，其值的范圍是比較大的，有的為幾時歐，有的為幾千歐。輸出端的通態電阻與輸入電流IS有關。在10~20mA范圍內，輸入電流IS越大，通態電阻越小。IS值的大小取決于輸入端所加直流電壓的大小，但所加的輸入電壓值不得超過被測器件的額定輸入電壓值。此外，若輸入端直流電壓的極性接反了，固態繼電器是不能正常工作的。
