昆二晶小百科:晶閘管模塊原理及大中小功率晶閘管用途

來源:昆二晶發布日期:2018-12-20關注:-
      晶閘管模塊是目前應用較為廣泛的電力電工元件,具有良好的通斷、整流、調壓、變頻等功能。晶閘管模塊的工作原理和用途都有哪些,昆二晶為您做詳細分析。
      普通晶閘管用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管,就可以構成可控 整流電路。以最簡單的單相半波可控整流電路為例,在正弦交流電壓U2的正半周期間,如果VS的控制極沒有輸入觸發脈沖Ug,VS仍然不能導通,只有在U2處于正半周,在控制極外加觸發脈沖Ug時,晶閘管模塊被觸發導通。

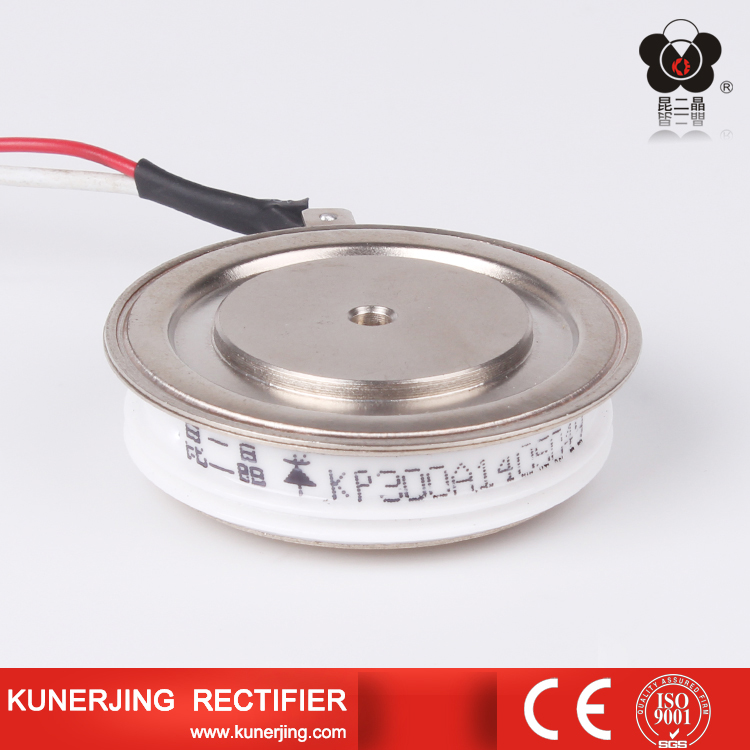

晶閘管模塊


      畫出它的波形及,只有在觸發脈沖Ug到來時, 負載RL上才有電壓UL輸出。Ug到來得早,晶閘管模塊導通的時間就早;Ug到來得晚, 晶閘管導模塊通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間,就可以調節負載上 輸出電壓的平均值UL。在電工技術中,常把交流電的半個周期定為180°,稱為電角度。這樣,在U2的每個正半周,從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α;在每個正半周內晶閘管模塊導通的電角度叫導通角θ。很明顯,α和θ都是用來表示晶閘管模塊在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或導通角θ,改變負載上脈沖直流電壓的平均值UL,實現了可控整流。
      1:小功率塑封雙向可控硅(晶閘管)通常用作聲光控燈光系統。額定電流:IA小于2A。
      2:大;中功率塑封和鐵封可控硅(晶閘管)通常用作功率型可控調壓電路。像可調壓輸出直流電源等等。
      3:大功率高頻可控硅(晶閘管)通常用作工業中;高頻熔煉爐等。
      昆二晶晶閘管模塊真專家,為了您滿意,我們真的走心了。若對我們的晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
