晶閘管水冷散熱器重復使用中應注意的問題?

來源:昆二晶發布日期:2018-12-22關注:-
       晶閘管等電力電子器件的額定性能和可靠性強烈的受制于器件的運行結溫,昆二晶可控硅公司有關人員在現場技術服務和用戶走訪中經常發現,因散熱器的不正確選用、安裝,其散熱效果有很大差異。有的散熱器根本達不到散熱要求,必然會造成器件的損壞?,F(xiàn)將有關情況介紹如下,以引起廣大用戶的重視。

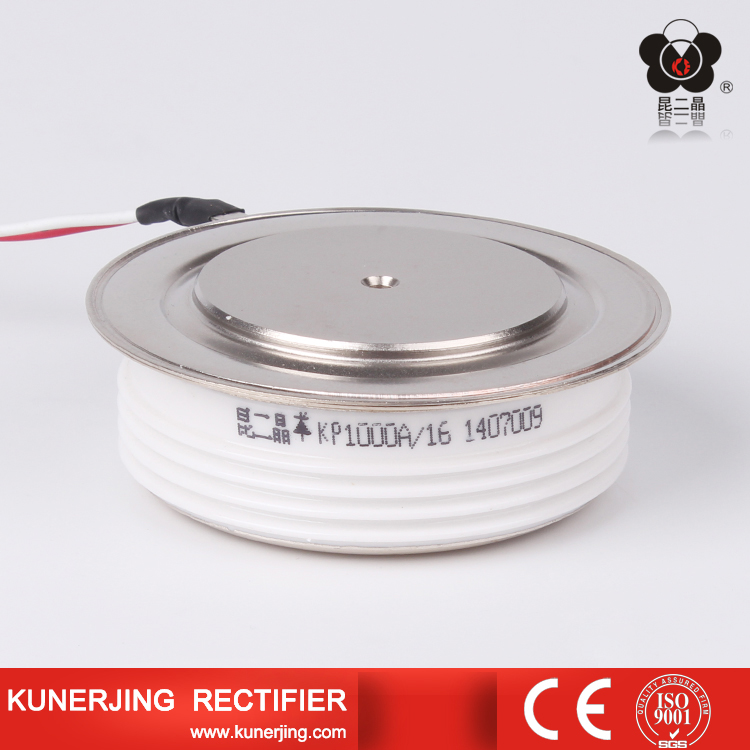

晶閘管模塊


       在某用戶1500KW中頻熔煉設備上,我們用簡易數字萬用表附帶的點溫計對KK2000A晶閘管管芯陶瓷外殼的溫度進行了測量,對比同一臺設備,同類器件,不同散熱器在相同工作條件下的溫度,以此來比較散熱器的散熱效果。具體測量的有關數據如下:
       注:工作條件中,中頻電源直流電流1800A,進水溫度40°C。
       用此種方法所測的溫度雖然有一定的誤差,也不能代表元件的真正殼溫,但通過相對比較能明顯地說明,不同情況的散熱器散熱效果有很大的區別。由于晶閘管元件正常使用時殼溫一般要求小于80°C,故其對管芯的使用壽命有很大的影響。同時明顯看出,凡使用過的散熱器更換管芯后,散熱效果明顯下降,特別是更換三四次后,有的已根本不能使用。分析其原因主要有:
       ①散熱體使用一次后,其臺面受壓力而下陷(是必然的),或碰傷,重新更換管芯,很難保證管芯臺面正好與下陷部位完全重合,所以即使達到了規定壓力,也不能保證散熱體與管芯接觸面均勻、緊密的接觸。
       ②水質差(硬水)的地區,使用一段時間后,水腔內部因結垢而降低了冷卻效果。
       ③使用劣質散熱器,散熱體水腔材質差(有的用黃銅),導熱性能差,更嚴重的是蝶型彈簧和三角壓蓋因質量不合格,短時間使用后失去彈性,使管芯與散熱體臺面間的壓力顯著下降,從而影響其散熱效果。
       ④用戶沒有必要的安裝設備,更換管芯靠手工安裝很難達到規范的要求。
       所以我們建議,對于大功率(≥1200A)的晶閘管,最好是買廠家成套的元件。因?yàn)閺S家配套的散熱器質量可靠(質量承諾),同時廠家有專用的安裝模具與設備,確保裝配質量,并且在安裝后重新測試,保證成套元件合格,另外,大功率晶閘管(≥1200A)價格一般每只近千元,有的達數千元,而散熱器每套不過兩百多元,不要因小失大。
       就當前的水平,我們認為用測量管芯陶瓷外殼溫度的方法來判定散熱器的散熱效果是可行有效的。在相同工作條件下,一般陶瓷外殼的溫度高,說明散熱效果相對比較差。測量溫度的方法建議使用如下方法:
       ①手提式紅外溫度測試儀,使用方便,性能可靠;
       ②帶測溫功能的萬用表,測溫頭緊貼在管芯陶瓷外殼上;注意:采用該方法時,需由專業維修人員進行操作,并注意安全。
       用上述方法經常檢查管芯陶瓷外殼上的溫度,通過相對比較,判斷散熱器的散熱效果,及時更換達不到散熱效果的散熱器,可以有效地提高晶閘管的工作電流,減少晶閘管的損壞,從而降低設備的維修費用。
       晶閘管模塊在正常工作時,自身會產生大量的熱量,所以良好的散熱(冷卻)是晶閘管正常工作的必要條件之一。高質量的晶閘管,配上合格的散熱器,加上正確合理的裝配,可以明顯地減少晶閘管的損壞,延長其使用壽命。更多有關晶閘管模塊知識歡迎訪問昆二晶官網。
       昆二晶晶閘管——每一年,每一天,我們都在進步,只為看見您滿意的微笑。若對我們的晶閘管有興趣或存在疑惑,昆二晶整流器歡迎您咨詢,咨詢電話:0577-62627555,我們竭誠為您服務!
