晶閘管模塊工作時高di/dt時需注意事項

來源:昆二晶發布日期:2018-12-24關注:-
        眾所周知晶閘管模塊的di/dt承受能力與其芯片結溫有直接關系,di/dt承受能力隨著溫度的上升會有明顯的下降。因此用戶在使用時必須保證器件的散熱條件。要求在工作過程中,普通晶閘管:Tj≤125°C,高頻、快速晶閘管:Tj≤115°C。
        晶閘管模塊的di/dt承受能力實際反映了器件的電流快速開通能力,它受器件門極觸發條件影響很大。采用上升率極陡的強觸發脈沖,可以明顯減小器件開通時間和開通損耗,增強器件di/dt承受能力。我們建議的觸發脈沖要求為:
        觸發電流幅值:IGM = (4至10倍) IGT
        觸發電流上升時間:tr小于1µs。

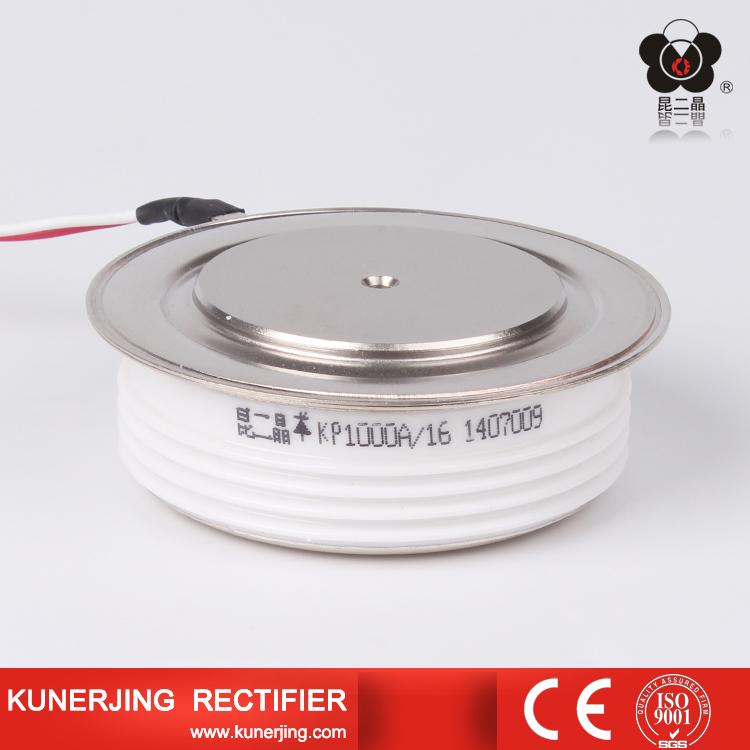

晶閘管模塊


        晶閘管模塊在承受過高的di/dt時,會在其芯片產生局部瞬時高溫,這種局部瞬時高溫在長期工作中會影響器件的工作壽命。因此,使用者在任何時候,都應保證di/dt不應超過器件生產廠家給出的規定值,并且留有一定裕量。
        晶閘管模塊的di/dt與其開通損耗關系極大,晶閘管模塊高di/dt應用于高頻率場合時,需考慮開通損耗上升引起的結溫上升,用戶應考慮降低器件通過的通態電流或增強器件散熱能力。
        綜上所述,增強器件局部瞬時浪涌時的溫度承受能力,即晶閘管模塊結溫上升越小越好,就能大大提升器件的 di/dt能力。要做到這一點,關鍵是散熱器的瞬態熱阻要小。
        昆二晶晶閘管模塊真專家,為了您滿意,我們真的走心了。若對我們的晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
